線性開關直流電源是什么？

簡單地說，直流電源有兩個正負電極，正電位高，負電位低。當兩個電極與電路連接時，電路兩端之間可以保持恒定的電位差，從而在外部電路中形成正負電流。

為了保持電流的穩定流動，直流電源是一種能量轉換裝置。

線性開關直流電源按主電路結構分類：

主流電子直流電源分為三種類型：線性直流電源、可控硅直流電源和開關直流電源。

（1） 簡單地說，線性直流電源依靠控制三極管（也稱調整管）的基極來改變輸出電壓和電流的水平和穩壓效果，相當于在可控硅電源的基礎上再次穩壓，輸出電能的質量效果優于可控硅電源，但由于功率調整管一般為5-10V管道壓降，因此效率低于可控硅電源，每輸出1A電流增加5-10W的功耗, 特別是低壓大電流規格的電源效率指標較低。

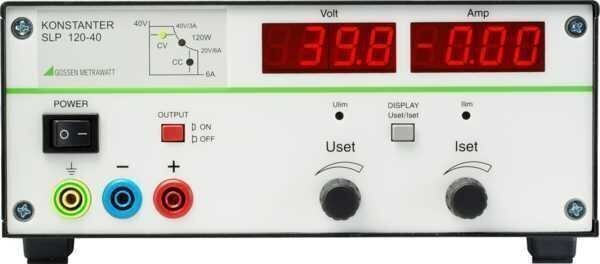

遠控直流電源

（2）可控硅直流電源通過改變可控硅的導向角度來控制輸出電壓和電流。由于其強大的輸出功率和超大功率的電源規格優勢，晶體管道電源和開關電源無法替代。

（3） 開關直流電源由控制PWM脈沖寬度改變輸出電壓和電流大小，達到穩壓穩流的效果。由于工作頻率高，可控硅和線性電源的工作頻率變壓器被高頻變壓器取代，體積小，效率高，又稱高頻開關電源。

因早期受高頻功率半導體器件的限制，開關電源技術不是很成熟，可控硅電源與線性直流電源無可替代，隨著高頻半導體器件技術的發展，半導體功率器件的工作頻率越來越高，功率越來越大，開關電源技術越來越成熟，技術能力強的廠家，在可靠性與性能指標方面已經可以媲美甚至超過常規的線性電源，再加上體積小重量輕的優勢，開關直流電源已經慢慢取代可控硅與線性結構的直流電源，特別是大功率規格的可控硅直流電源與線性直流電源慢慢退出市場。

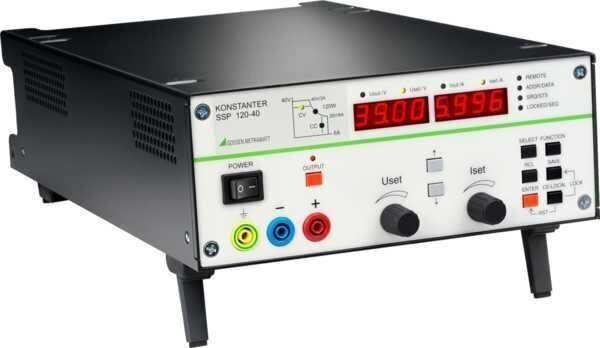

大功率直流電源

（4） 目前，由于國內高頻開關電路結構優化與國外品牌仍存在一定差距，大功率直流電源市場的可靠性和性能指標不能達到行業廠家的高水平，仍在使用可控硅和線性電路結構技術生產大功率規格的可控硅和線性電源，但在國外基本上屬于淘汰技術，全部由高頻開關電路取代。因此，在選擇電源需求時，不能直接判斷直流電源的質量標準。
