| 前言

為了將高要求的功能嵌入到乘用車或卡車等車輛中，各種電氣或電子元件或模塊在研發和生產階段需要進行廣泛的測試。這些測試評估很重要，為的是獲得質量標準方面的數據依據并為生產做準備。

在汽車工業中，必須確保絕大多數的測試是在真實的使用條件下進行，以確保測試結果有意義。這些測試條件，諸如測試時的外界環境，測試信號和測試程序必須滿足高度可變的操作狀態的要求，為了盡可能W美地模擬汽車使用中多變的情況。

在汽車制造領域，電機和電子控制器件，包括復雜的氣囊，ABS，頭燈技術和中控臺完整控制單元，以及門，窗和車頂?shù)碾娮涌刂破骷＿@么多功能多樣的組件必須通過測試最大可能地進行安全可靠性驗證。為了確保汽車電氣系統中不同的阻抗不會對生產造成任何不良影響，必須開發汽車專用的測試信號和標準測試脈沖。

| 標準和瞬態脈沖

測試信號是由SAE（汽車工程協會）標準指定的，涵蓋了各種特殊的功能和使用條件。此外，測試信號也由制造商指定。

汽車電氣系統中的瞬態脈沖是由電感或負載開關產生的。這在ISO 7637描述為抗干擾性測試。根據待測物到電氣系統的接入方式不同，它會受到不同脈沖的影響。

ISO標準區分描述了5種不同類型的脈沖（E1到E5），根據它們的產生原因有不同的幅值和持續時間。

脈沖E1是由一個與座椅或車窗加熱這類電路并聯的電感在電池?cái)嚯姷那闆r下產生的。然后這個電感通過電子系統放電并產生一個負脈沖信號，稱為E1。這個脈沖信號持續時間是us級。

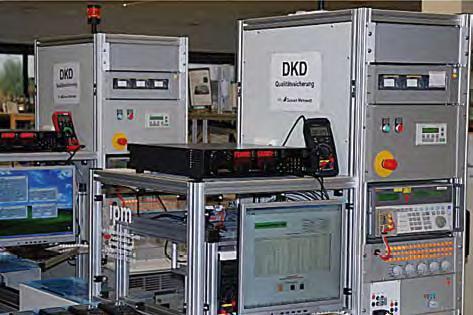

GMC-I直流電源校準中心-確保最高可能的測量精度

當控制元件關閉而DC電機仍然在運轉，比如說擋風玻璃上的雨刮器電機或車窗電機，脈沖E2就產生了。只要電機由于其慣性在持續轉動，它就成了一個發電機。這個脈沖信號也是us級，但持續時間顯著低于E1。

為人熟知的脈沖信號時E3。它是在電纜線束中的寄生電感和電容關閉的時候產生的。開關觸點彈開，而后產生快速脈沖。這些脈沖是單向的，可能為正也可能為負，但不會是方向交替的。模擬的測試脈沖信號3a和3b (正或負)是ns級的瞬間信號，與其它類型脈沖相比，具有最小的能量。

脈沖E4在汽車啟動的時候產生的（啟動電機特征曲線）。電氣系統會出現能量凹陷由于啟動電機需要大量的能量。局部參數值的巨大變化也會引起這種脈沖，比如環境溫度和機油粘度影響引擎啟動。脈沖2b，引擎關閉脈沖，即汽車電氣系統關閉而發電機持續運轉產生的脈沖，也屬于此范疇。交流發電機一旦再次產生一個電壓，即使不是過電壓，而是一個短時汽車電氣系統電壓。

如果在交流發電機持續發電的時候，關閉或斷開電池，脈沖E5就會產生。由于電池的低阻抗不再可用，過電壓產生并直接作用于電子設備上。這種類型的斷開可能來自于電池線纜由于腐蝕出現故障，或車輛啟動。這是一種高能脈沖，持續時間是ms級別。

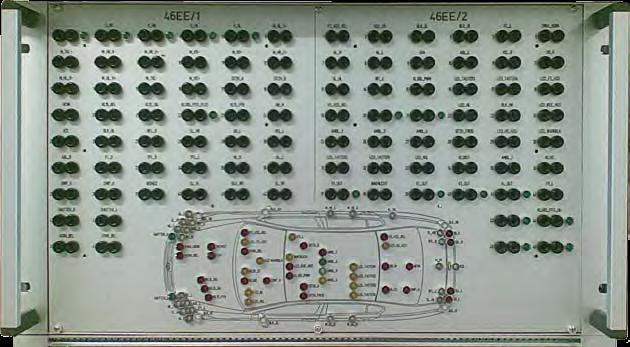

       汽車測試系統使用特殊脈沖來進行可靠性驗證，特征曲線是測試過程的決定

| 直流電源對汽車測試設置

ISO7637標準脈沖E1到E5描述了汽車領域需要的測試類別，并且可以在測試，研發和生產階段用實驗室電源來實現。關于各種脈沖的計量確定已經制定了三種類別的測試設置：

? 使用us級上升的高頻測試信號進行測試

? 使用ms級上升的信號進行中等動態范圍測試

? 按照電池電壓的公差，進行半靜態測試。

快速，高頻的脈沖測試可以借助于一個特殊的機械開關，一個模擬汽車電氣系統和一個示波器來進行。測試設置在ISO7637中有確切描述，并且要嚴格執行，因?yàn)榻Y(jié)果是不可再現的。平均或靜態脈沖的確定方法類似。高美測儀（GMC-I）的SYSKON P系列直流電源完全滿足ISO7637等汽車行業特定的測試要求。
