應用

可編程直流電源SYSKON P800-60（電壓0-60V；電流0-40A；最大功率800W）用于生成標準大眾vw80000-2017(原LV124)第7章節規定的波形

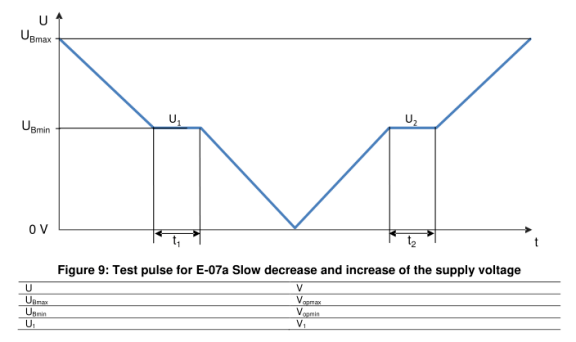

E-07a電壓緩降緩升

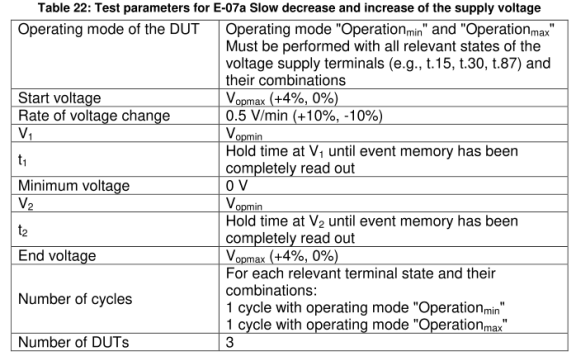

脈沖規格

序列功能設定

該電源的序列功能用于生成所需的測試脈沖信號，可以使用我們的軟件GM SYSKON SFP來進行設定。

通過對下圖中110-116進行參數設定來得到需要的輸出信號波形

這些設定好的各序列參數可以保存為TXT文本格式（ANSI碼），如下這樣：

//STORE storage#, voltage[V], current[A], time[sec], function

//標準中Vopmax和Vopmin 需要根據用戶要求給出，下列程序中直體現公式

STORE 110, Vopmax, 20, （Vopmax-Vopmin）/0.5, RU

STORE 111, Vopmin, 20, Hold time at Vopmin until event memory has been completely read out, NF

STORE 112, 0, 20, Vopmin/0.5, RU

STORE 113, Vopmin, 20,Vopmin/0.5, RU

STORE 114, Vopmin, 20, Hold time at Vopmin until event memory has been completely read out, NF

STORE 115, Vopmax, 20, （Vopmax-Vopmin）/0.5, RU

STORE 116, 0,0,0,CLR

這些文本可以進行編輯并保存，而后在軟件的TASK中打開，就可以將設置加載到電源設備中，得出相應波形。

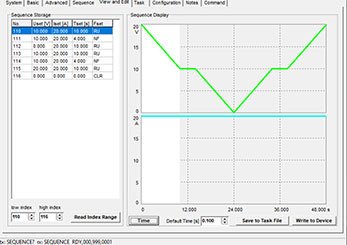

序列的參數設定如下圖：

起始序列=110

終止序列=116

重復=1

序列的執行通過在Sequence中點擊觸發按鈕GO
