應用

可編程直流電源SYSKON P800-60（電壓0-60V；電流0-40A；最大功率800W）用于生成標準大眾vw80000-2017(原LV124)第7章節規定的波形

E-11- hot start熱啟動脈沖測試

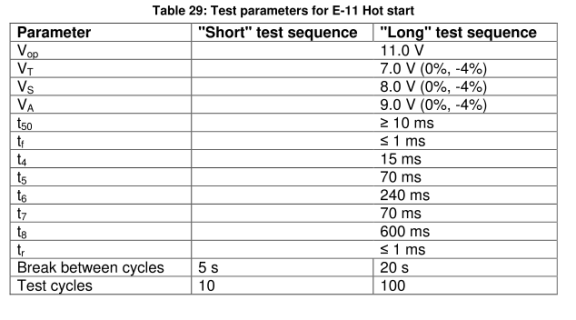

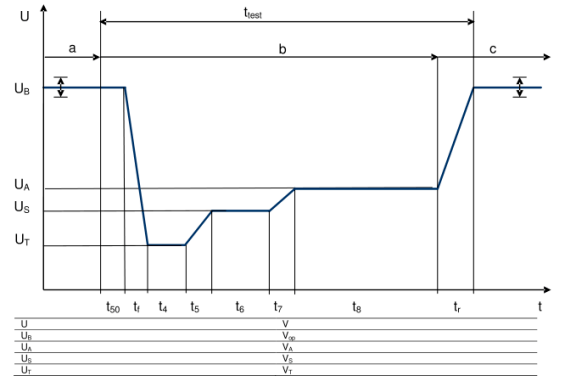

脈沖規格

序列功能設定

該電源的序列功能用于生成所需的測試脈沖信號，可以使用我們的軟件GM SYSKON SFP來進行設定。

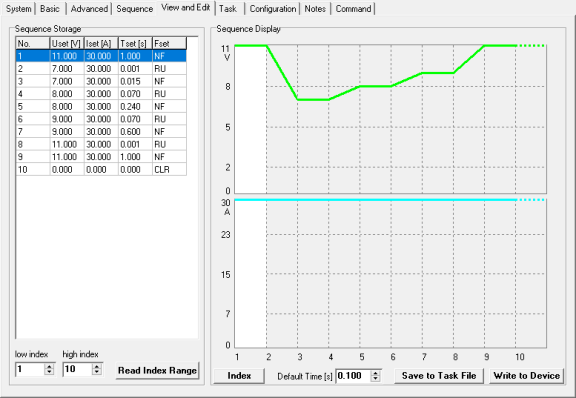

通過對下圖中1-10進行參數設定來得到需要的輸出信號波形

這些設定好的各序列參數可以保存為TXT文本格式（ANSI碼），如下這樣：

//STORE storage#   voltage[V]   current[A]   time[sec]   function

STORE 001 , 11.00  , 30 , 1 , NF

STORE 002 , 7.00  , 30 , 0.001 , RU

STORE 003 , 7.00  , 30 , 0.015 , NF

STORE 004 , 8.00  , 30 , 0.07 , RU

STORE 005 , 8.00  , 30 , 0.24 , NF

STORE 006 , 9.00  , 30 , 0.07 , RU

STORE 007 , 9.00  , 30 , 0.6 , NF

STORE 008 , 11.00  , 30 , 0.001 , RU

STORE 009 , 11.00  , 30 , 1 , NF

STORE 010 , 0.00  , 0 , 0 , CLR

這些文本可以進行編輯并保存，而后在軟件的TASK中打開，就可以將設置加載到電源設備中，得出相應波形。

序列的參數設定如下圖：

起始序列=1

終止序列=10

重復=10

序列的執行通過在Sequence中點擊觸發按鈕GO
