應用

可編程直流電源SYSKON P800-60（電壓0-60V；電流0-40A；最大功率800W）用于生成標準大眾vw80000-2017(原LV124)第7章節規定的波形

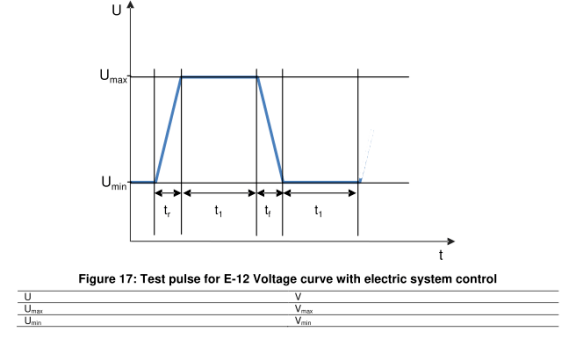

E-12-CASE2電氣系統控制的電壓曲線2

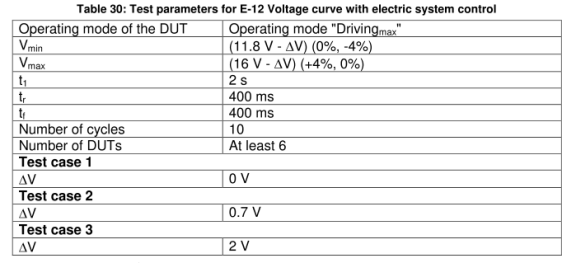

脈沖規格

序列功能設定

該電源的序列功能用于生成所需的測試脈沖信號，可以使用我們的軟件GM SYSKON SFP來進行設定。

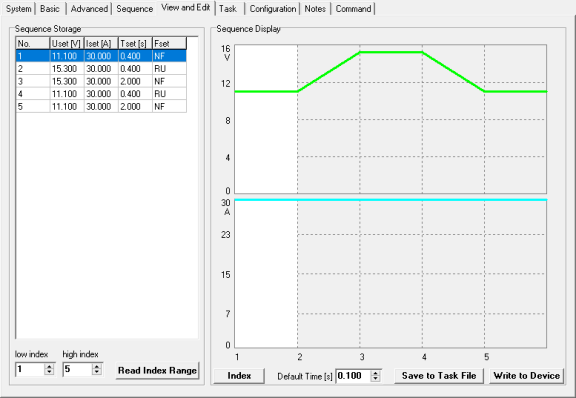

通過對下圖中1-6進行參數設定來得到需要的輸出信號波形

這些設定好的各序列參數可以保存為TXT文本格式（ANSI碼），如下這樣：

//STORE storage#, voltage[V], current[A], time[sec], function

STORE 1, 11.1, 30, 0.4, NF

STORE 2, 15.3, 30, 0.4, RU

STORE 3, 15.3, 30, 2, NF

STORE 4, 11.1, 30, 0.4, RU

STORE 5, 11.1, 30, 2, NF

STORE 6,0.00 ,0,0,CLR

這些文本可以進行編輯并保存，而后在軟件的TASK中打開，就可以將設置加載到電源設備中，得出相應波形。

序列的參數設定如下圖：

起始序列=1

終止序列=6

重復=10

序列的執行通過在Sequence中點擊觸發按鈕Go
