應用

可編程直流電源SYSKON P800-60（電壓0-60V；電流0-40A；最大功率800W）用于生成標準大眾vw80000-2017(原LV124)第7章節規定的波形

E-15 Static reverse polarity 動態反極性測試

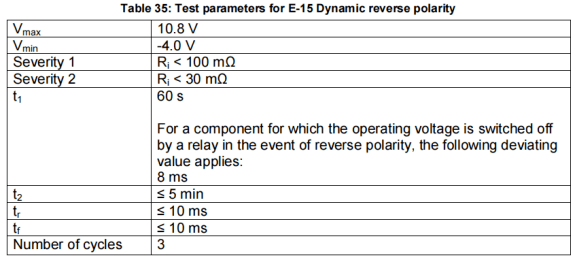

脈沖規格

序列功能設定

該電源的序列功能用于生成所需的測試脈沖信號，可以使用我們的軟件GM SYSKON SFP來進行設定。

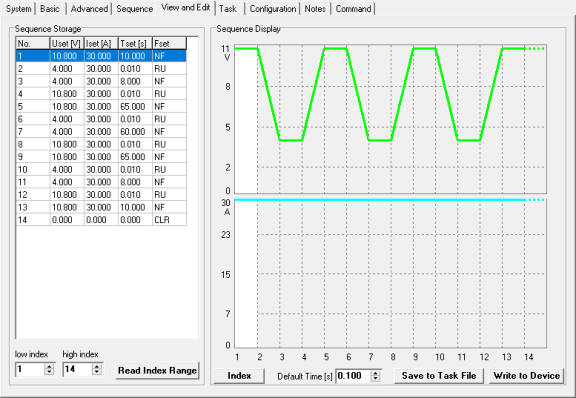

通過對下圖中1-14進行參數設定來得到需要的輸出信號波形

這些設定好的各序列參數可以保存為TXT文本格式（ANSI碼），如下這樣：

//STORE storage#   voltage[V]   current[A]   time[sec]   function

STORE 001 , 10.8 , 30 , 10 , NF

STORE 002 , 4 , 30 , 0.01 , RU

STORE 003 , 4 , 30 , 8 , NF

STORE 004 , 10.8 , 30 , 0.01 , RU

STORE 005 , 10.8 , 30 , 65 , NF

STORE 006 , 4 , 30 , 0.01 , RU

STORE 007 , 4 , 30 , 60 , NF

STORE 008 , 10.8 , 30 , 0.01 , RU

STORE 009 , 10.8 , 30 , 65 , NF

STORE 010 , 4 , 30 , 0.01 , RU

STORE 011 , 4 , 30 , 8 , NF

STORE 012 , 10.8 , 30 , 0.01 , RU

STORE 013 , 10.8 , 30 , 10 , NF

STORE 014 , 0 , 0 , 0 , CLR

這些文本可以進行編輯并保存，而后在軟件的TASK中打開，就可以將設置加載到電源設備中，得出相應波形。

序列的參數設定如下圖：

起始序列=1

終止序列=14

重復=10

序列的執行通過在Sequence中點擊觸發按鈕Go
