德國 GMC-I 直流電源 SYSKON P3000 技術應用報告

1. 直流電源產品名稱及配置

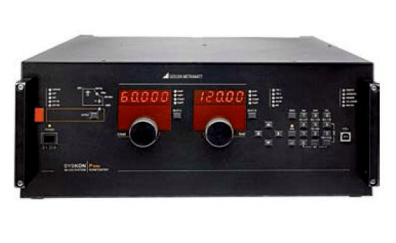

程控直流電源 Syskon P3000

配置：主機，USB適配電纜

2. 程控直流電源--用戶及行業背景

用戶：****投資有限公司- 汽車電動助力轉向系統測試

行業背景知識：

汽車轉向系統分類及組成：汽車轉向系統分為兩大類：機械轉向系統和動力轉向系統。完全靠駕駛員手力操縱的轉向系統稱為機械轉向系統。借助動力來操縱的 轉向系統稱為動力轉向系統。動力轉向系統又可分為液壓動力轉向系統和電動助力動力轉向系統。

電動助力動力轉向系統，簡稱電動式 EPS 或 EPS (Electronic Power Steering  System)，在機械轉向機構的基礎上，增加信號傳感器、電子控制單元和轉向助力機構。

電動式 EPS 是利用電動機作為助力源，根據車速和轉向參數等因素，由電子控制單元完成助力控制，其原理可概括如下：

當操縱轉向盤時，裝在轉向盤軸上的轉矩傳感器不斷地測出轉向軸上的轉矩信號，該信號與車速信號同時輸入到電子 控制單元。

電控單元根據這些輸入信號，確定助力轉矩的大小和方向，即選定電動機的電流和轉動方向，調整轉向輔助動力的大小。電動機的轉矩由電磁離合器通過減速機構減速增矩后，加在汽車的轉向機構上，使之得到一個與汽車工況相適應的 轉向作用力。

德國 GMC-I可編程直流直流電源 Syskon P3000 應用：

為轉向系統中的電子控制單元 ECU（Electronic Control Unit）提供穩定的現場測試模擬源。

3. 程控直流電源-技術應用描述

1) 用戶技術要求

a) 電壓經常使用在 12V、24V 之內，控制精度 0.1%以內；

b) 電壓設置上升下降響應時間、以及負載跳變時間??；

c) 單片機可控（有模擬量接口）以及可時序控制；

d) 可配置在標準機柜中，以及產品的穩定性。

2) GMC-Instruments 產品技術特色

a) SYSKON P3000 系列電源電壓設置精度 0.07%；

b) 電壓上升下降響應時間 Uset = 0 V - Unom 空載/滿載 4ms/15ms  Uset = Unom - 1 V 滿載/空載 70ms/11ms  負載跳變響應時間 ΔI = 10% 400 μs  ΔI = 80% 1200 μs

c) 接口模式多樣化：包括模擬量接口、USB、RS232、IEEE488 等接口；

d) 產品穩定性：德國品質穩定，抗干擾能力強。

4. 程控直流電源應用行業和領域：

汽車電子行業研發或者檢測實驗室，如轉向系統測試、自動車窗、雨刮系統等等。具體公司如海拉集團、博世汽車公司、大陸汽車集團公司、西門子威迪歐汽車電子、大眾汽車集團、聯合汽車電子等等。

其它可應用領域：半導體行業測試、電信行業（基站建設）、航空航天等。
