高精度可編程直流電源在某航天火箭的測試方案：

1. 高精度可編程直流電源在某地航天火箭的測試應用背景

某地航天火箭**技術有限公司隸屬于中國航天科技集團電子技術研究院，是軍工上市企業。公司主要有軍、民兩類產品：軍用產品主要從事航天遙測設備的研制和生產，參加了神舟一號到神舟九號飛船的發射任務；民用產品主要有應急通訊、物聯網系統、醫療器械產品等。

德國 GMC-Instrument 公司是歐洲知名電量測量測試儀器設備制造商，高美測儀 (天津)科技有限公司作為德國 GMC-Instrument 公司中國分公司，為中國國內及港澳區域客戶提供服務。

2. 高精度可編程直流電源在某地航天火箭的測試方案

2.1 需求分析

某地火箭在生產及研發產品過程中，對數據記錄儀的測試有非常嚴苛的要求，這些測試要求，也對現有的測試設備和方法提出了挑戰，經過前期某地火箭專家與高美測儀工程師的溝通，了解到目前的如下測試需求：直流電源是實驗室測試的重要電信號輸出裝置，某地火箭專家對數據記錄儀的供電電源的多項指標，如響應時間（包括上升和下降時間）、輸入分辨率、電流紋波、電壓紋波、 輸入精度、動態下沉有較高的要求；

其次，為了配合現場設備，還要求電源具有豐富、多樣的的輸入輸出接口；除此之外，電源設備還應當具有靈活便捷的控制軟件，以滿足在各種測試方案中輸出相應的電壓電流波形。

另一方面，專家們提出對數據記錄儀的測試，一直很關注設備在各種外部供電條件下的實際響應，也有一些實際的設計要求，但始終沒有找到一種能夠精確測量和定量分析的手段和設備來實際考核記錄儀的電流、電壓響應。

2.2 高精度可編程直流電源在某地航天火箭的測試解決方案：

對應上述需求，我們提出如下解決方案：

2.2.1 高精度可編程直流電源

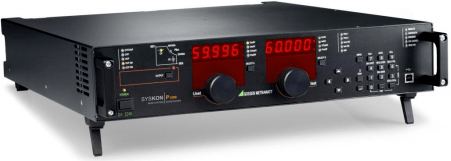

電源部分，建議使用高美測儀的 SYSKON 系列高精度實驗室直流電源（如下圖所示）

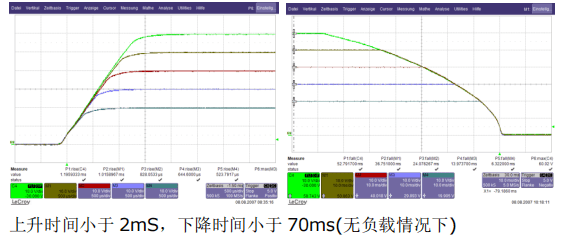

該高精度實驗室直流電源具有非常優異的動態輸出響應時間，如下圖所示

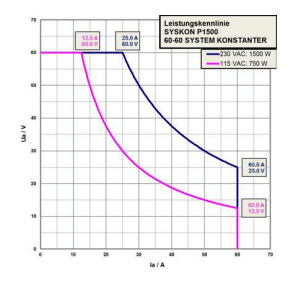

并且該實驗室高精度直流電源擁有非常寬泛的動態輸出范圍(如下圖所示)，電壓輸入為 0 至 60V，電流輸入為 0 至 60A，完全滿足目前測試的需要，同時可以進行串聯和并聯，滿足更大負荷的需求。

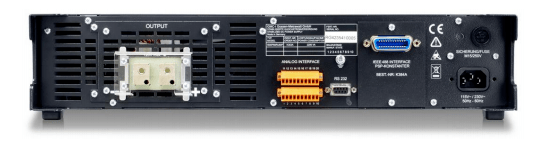

該實驗室高精度直流電源同時擁有極低的電壓和電流殘留紋波，和較高的可調精度和輸出精度。此外，該直流電源支持豐富的外部接口，可以滿足日常使用中遠程控制、主輔同步和外部實時監控的功能。

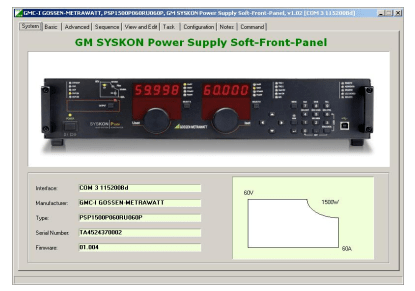

并且該直流電源還標配了一款功能靈活且極易上手的軟件系統，通過該軟件使用 USB 數據線與電腦進行通訊，可以實現對電源的遠程控制。

軟件內置了多種標準信號函數，方便使用者進行調用，并可配合電源內部可自由編程的 15 個存儲單元，完成最多 1700 個時序的波形輸出。

2.2.3 實驗室高精度直流電源與功率分析儀結合測試方案使用

按照測試現場進行設備系統組合和接線，系統示意圖如下

其中，P1500 實驗室高精度直流電源為被測記錄儀提供所需的電流電壓信號，驅動設備工作，其輸出與記錄儀輸入相連接；同時功率分析儀的輸入與記錄儀的供電端相連，用于實時測量其工作狀態；另外，P1500 電源的 USB 接口與電腦進行通訊，采用電腦控制電源的輸出波形。
